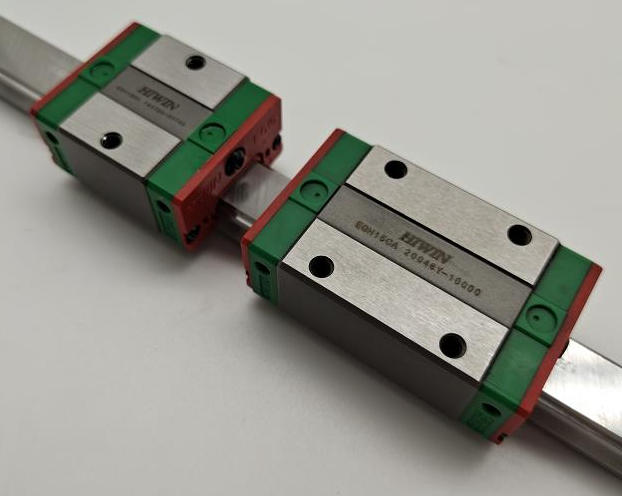

HIWIN上银单轴定位平台客制化的操作使用

一、定制化参数确认与安装准备

定制参数核对

核心参数确认：根据定制需求文档，核对关键参数。例如高负载型（SBF 系列）需确认额定负载（如 200kg）及配套直线回馈系统型号；长行程型（SLA 系列，行程≤6m）需检查链条传动结构的张紧状态；多动子型（SLB 系列）需确认各滑座独立控制的 I/O 分配。

特殊部件检查：防尘定制型（SLC 系列）需确认花岗岩底座平整度及防尘护套密封性能；垂直应用型（SLD 系列）检查气压配重模块的气管连接与压力调节范围（通常 0.3-0.6MPa）；高精度转矩型（SLE 系列）需确认转矩马达的编码器分辨率是否匹配控制需求。

安装环境适配

负载与承重匹配：高负载平台（如 SBF 系列）安装面需额外加固，建议采用铸铁基座，螺栓规格升级为 M10 及以上，紧固扭矩按手册提升至 15-20N・m。垂直安装时，除标配刹车电机外，需额外验证配重模块的平衡状态，避免滑块坠落风险。

长行程与空间适配：SLA 系列（行程超 3m）需确保安装区域直线度偏差≤0.1mm/m，同时检查链条传动的导向机构是否平行，避免运行卡顿。倒挂安装时（特殊链条设计），需确认安装支架的承重能力≥1.5 倍额定负载。

二、机械安装与电气接线

定制化机械安装要点

驱动结构安装：同步带传动的定制高速型（如 SLA 系列，速度≤5m/s）需使用专用张力计校准皮带张力（推荐值 50-80N），并加装张力监测模块；滚珠丝杠传动的高精度定制型（如 SBH 系列）需采用精密联轴器，同轴度误差控制在≤0.03mm，确保垂直升降定位精度。

特殊部件装配：多动子平台（SLB 系列）需调整各滑座间距，确保同动时的同步≤0.1mm；防尘型（SLC 系列）安装时需清洁花岗岩底座表面，避免粉尘影响精度稳定性，同时检查防尘护套的伸缩顺畅性。

电气接线规范

电源与信号配置：转矩马达定制型（SLE 系列）需单独配置高功率伺服驱动器（如 HIWIN HSV 系列），电源规格升级为三相 AC380V；多动子平台需通过 EtherCAT 总线分配独立节点地址，每个滑座对应独立的控制字与状态字映射。

特殊信号接线：直线回馈系统需单独布线（屏蔽线），与动力线间距≥300mm，避免干扰；气压配重模块需连接压力传感器，并将信号接入 PLC，实现压力异常报警（如压力低于 0.3MPa 时停机保护）。

三、软件配置与调试

定制化参数设置

基础参数适配：长行程平台（SLA 系列）需根据实际行程（如 6m）调整软限位范围，同时修改加减速时间常数（建议延长至 100-200ms），避免高速启停冲击；高负载平台需增大驱动器电流上限参数（如从 5A 调整至 8A），匹配电机输出扭矩。

高级功能配置：多动子平台需在控制器中设置滑座同步控制参数（如 @SYNC_MOVE 指令），确保多轴协同≤0.05mm；转矩马达型（SLE 系列）需配置角度补偿参数，通过 @ANGLE_CAL 指令校准角度定位精度。

精度校准与优化

定制化精度检测：花岗岩底座平台（SLC 系列）需在恒温环境（20±2℃）下用激光干涉仪检测，确保行走直线度≤±3μm/m；高负载平台需加载额定负载后检测定位精度，通过调整位置环比例增益（如从 500 增至 800）优化负载变形带来的误差。

重复定位优化：多动子平台需执行多轮同动测试，记录各滑座终点偏差，通过驱动器的自动增益调整功能（@GAIN_AUTO）微调参数，确保重复定位精度≤±0.01mm。

四、编程控制与运行

定制化操作模式

手动模式适配：长行程平台手动微动速度建议降至≤5mm/s，避免快速移动导致的位置偏差；多动子平台手动操作时需单独选中目标滑座，防止误操作其他轴。

自动模式编程：高负载平台程序中需加入负载检测逻辑（如 @LOAD_CHECK 指令），当实际负载超过额定值 1.2 倍时自动停机；长行程平台需采用分段加减速策略（@SEG_ACCEL 指令），减少长距离运行中的惯性冲击。

定制功能调试

防尘与环境适配：在粉尘环境下运行防尘型平台时，需在程序中加入定期清洁提示（如每运行 100 小时触发报警），同时通过 I/O 监控确认防尘护套的伸缩状态；垂直平台需在程序中加入断电刹车检测（@BRAKE_TEST 指令），确保紧急停机时的安全性。

多轴协同调试：若定制平台需与其他轴联动（如通过 EtherCAT 总线），需在仿真软件（如 Robot Master）中模拟多轴轨迹，通过 @MOVEFLOOR 指令验证不同负载下的运行稳定性，再进行现场调试。

五、维护与故障处理

定制化维护要点

特殊结构维护：链条传动的长行程平台（SLA 系列）需每月检查链条张紧度，每 3 个月补充专用润滑油；气压配重模块需每周排水，每季度校准压力传感器；多动子平台需定期清洁滑座导轨，避免碎屑堆积导致卡滞。

电气维护：转矩马达驱动器需每半年清理散热通道，避免高温报警；直线回馈系统需定期检查屏蔽线接地状态，确保信号稳定。

定制化故障排除

负载相关故障：高负载平台出现过载报警（如 AL002），需检查负载重心是否偏移，或通过驱动器参数增大过载保护阈值（需谨慎操作，避免损坏电机）；垂直平台出现下坠现象，需排查刹车电机与配重模块的协同工作状态，更换磨损的刹车皮或调整配重压力。

长行程故障：运行卡顿可能是链条导向机构偏移，需重新校准平行度；位置偏差超标需检查链条伸长量，超过限值时进行张紧调整或更换链条。
