TORAY东丽透明胶粘剂荧光体平板OCA的使用方法

一、使用前准备

1. 环境与工具准备：在千级及以上无尘室操作，控制温度 23±2℃、湿度 45% - 65% RH；准备异丙醇（IPA）擦拭纸、离子风枪、真空贴合机 / 手动滚轮、真空脱泡机、UV 固化设备（若为 UV 固化型 OCA）、精度 ±0.1mm 的定位夹具。

2. 材料检查：核对 OCA 荧光体平板型号、尺寸、厚度与保护离型膜完整性，确认无折痕、气泡、污染；检查待贴合传感器（CMOS / 非晶硅等）表面无划痕、残胶与异物，确保贴合面清洁干燥。

3. 预裁与定位：按传感器尺寸精准裁切 OCA 荧光体平板，预留 0.1-0.2mm 边缘余量，避免贴合时溢胶或边缘贴合不良；用定位夹具标记贴合基准，保证荧光体像素与传感器像素对准误差≤±0.1mm。

二、贴合核心流程

1. 表面清洁：用 IPA 擦拭纸轻擦荧光体平板 OCA 面与传感器贴合面，去除油污与颗粒；再用离子风枪吹干，避免残留水渍，清洁后 30 分钟内完成贴合，防止二次污染。

2. 离型膜剥离：从 OCA 一角匀速剥离离型膜，避免中途停顿导致 OCA 变形或粘连；剥离时不触碰胶面，可借助胶带辅助，防止指纹或颗粒污染。

3. 精准贴合与压合

• 定位对齐：将 OCA 荧光体平板胶面与传感器贴合面对齐基准点，先轻压一角固定，再逐步贴合至整个面，减少气泡产生。

• 均匀压合：手动贴合用滚轮以 0.2-0.5MPa 压力匀速滚动，排出空气；机器贴合用真空贴合机，设定压力 0.3-0.5MPa、温度 40-60℃（适配厚 / 曲面基材），提升贴合效果。

4. 脱泡处理：贴合后立即放入真空脱泡机，在 - 0.9bar 真空度下处理 5-10 分钟，去除微气泡；若为热固化型 OCA，同步以 50℃保温 10-15 分钟，增强粘接力。

5. 固化与后处理：UV 固化型 OCA 需用 365nm LED 光源，按 500-1000mJ/cm² 能量照射固化；热固化型则在 60-80℃下烘烤 10-30 分钟，完成后自然冷却至室温，避免热应力导致翘曲。

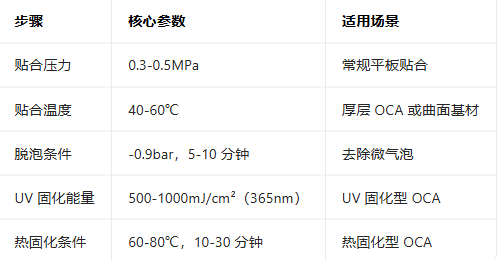

三、关键工艺参数参考

四、质量控制与可靠性保障

1. 贴合后检测：目视检查无气泡、翘曲、溢胶与错位；用分光光度计测透光率≥90%、雾度≤1%；划格法测试附着力≥5B，确保无涂层脱落。

2. 可靠性测试：抽样做热循环（-40℃至 85℃，200-500 次）、高温高湿（85℃/85% RH，500-1000 小时），验证贴合后无黄变、气泡、剥离等问题。

3. 存储与使用规范：贴合后成品在常温干燥环境存储，避免阳光直射；使用中避免剧烈冲击与化学腐蚀，保障成像稳定性与使用寿命。

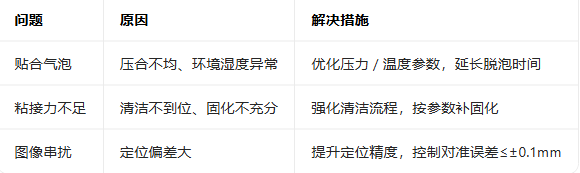

五、常见问题与解决方法
