产品简介

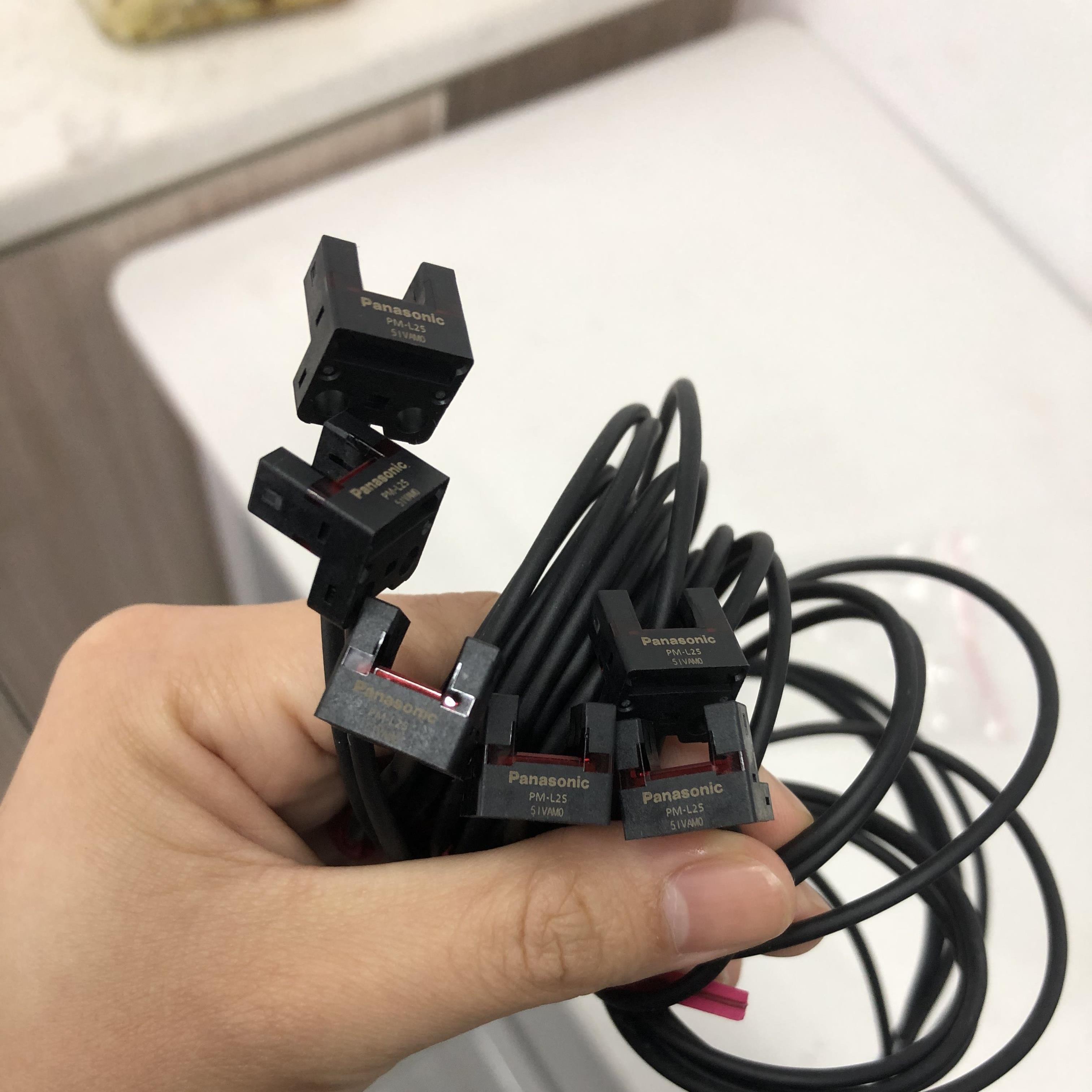

中村供应：PANASONIC松下u型微型光电传感器
PM‑L25 是松下 PM‑25 系列内置放大器 U 型微型光电传感器，采用对射式检测，集成投光 / 受光，6 mm 固定检测距离，主打超小体积、高抗振、高防护，适配狭小空间高速检测与位置确认。

中村供应：PANASONIC松下u型微型光电传感器

PM‑L25 是松下 PM‑25 系列内置放大器 U 型微型光电传感器，采用对射式检测，集成投光 / 受光，6 mm 固定检测距离，主打超小体积、高抗振、高防护，适配狭小空间高速检测与位置确认。

中村供应：PANASONIC松下u型微型光电传感器

一、结构与适配设计

• U 型一体结构：内置投光与受光，无需对轴调整，直接卡入被测物体（如挡块、活塞杆）即可检测，安装友好、省空间。

• 检测规格：检测距离6 mm，最小检测物体0.8×1.2 mm不透明物，重复精度 **≤0.01 mm**，适合微小件定位。

• 连接与外形：1 m 长 4 芯电缆（PVC 护套），外形约 13.4×12×12 mm，适配紧凑设备与快速替换既往机型。

• 保护电路：标配电源反接、输出反接、输出短路三重保护，降低配线错误与故障风险。

二、核心性能参数

• 电源与输出：5–24 V DC 宽电压（纹波≤10% P‑P）；NPN 集电极开路输出，zui大吸收电流50 mA，残压≤2 V（50 mA 时）。

• 响应与光学：红外光（855 nm），响应时间20 μs（入光）/80 μs（遮光），适配高速往复运动。

• 环境耐受：IP64 防护，耐水尘；工作温湿度 **‑25～+55℃（无结露），抗振10–550 Hz，1.5 g**、抗冲击1500 g，适合产线振动环境。

• 安全与认证：CE、UKCA、RoHS 合规；ISO 13849‑1 类别 1，PLc，与高等级控制器组合可构建安全回路。

三、耐用与维护优势

• 抗振抗冲击：树脂整体填充结构，关键部位应力集中点加固，抗振为通用款 4 倍、抗冲击提升 30 倍，减少断线与元件脱落。

• 状态可视：大尺寸橙色指示灯，多角度（上 / 侧）可见，入光点亮，快速判断工况。

• 安装便捷：M2/M3 螺丝固定，检测面无间隙设计，装配与维护简单，兼容快速换型。

四、典型应用场景

• 自动化产线：托盘 / 工件定位、气缸 / 电磁阀动作确认、运动体起点 / 终点检测。

• 小型设备：点胶机、贴标机、分拣机的微小件检测与位置反馈。

• 仓储物流：小型零件计数、条码 / 标签触发、物料到位检测。

五、型号与选型要点

• 同系列变体：PM‑L25‑R（3 m 电缆）、PM‑L25‑C3（连接器型）；PM‑U25/‑F25 为不同外形与检测方式，适配差异化需求。

• 选型关键：优先 6 mm 槽宽、NPN 输出、IP64 防护、宽电压，用于高速微小件定位与动作确认；需 PNP 输出可替换同系列 PM‑L25 对应版本。
