产品简介

中村供应：HIWIN上银滚珠直线导轨

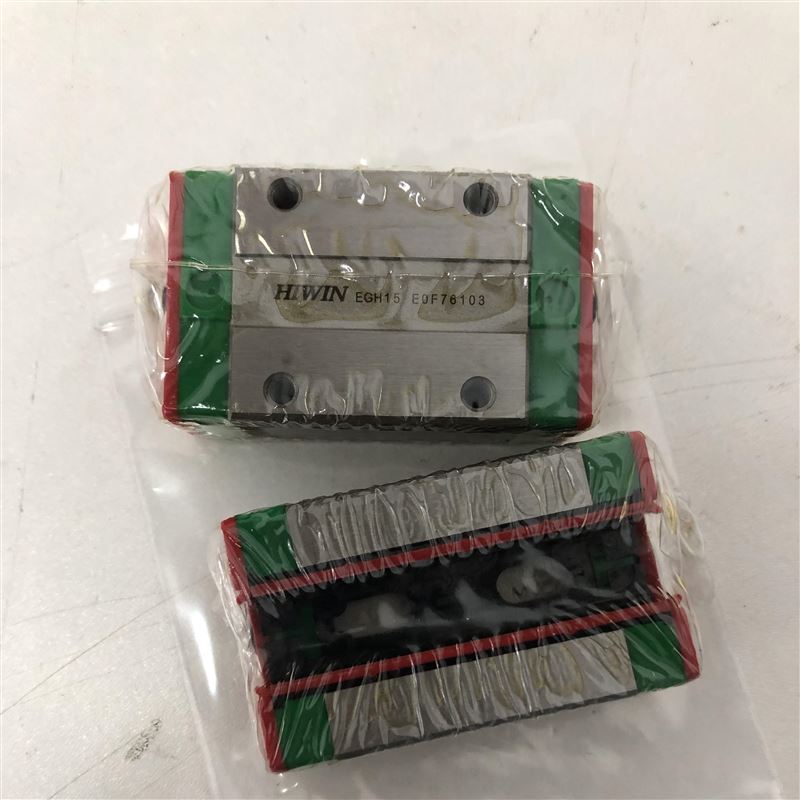

EGH15 是上银 EG 系列15 规格低组装式滚珠直线导轨，核心价值为高刚性与空间紧凑兼顾，适配高速自动化与空间受限设备，四向等负载、易安装、低维护是其关键优势。

中村供应：HIWIN上银滚珠直线导轨

EGH15 是上银 EG 系列15 规格低组装式滚珠直线导轨，核心价值为高刚性与空间紧凑兼顾，适配高速自动化与空间受限设备，四向等负载、易安装、低维护是其关键优势。

中村供应：HIWIN上银滚珠直线导轨

一、基础规格与结构设计

• 尺寸紧凑：组合高度 24mm，滑块长度 56.8mm，相较传统款组装高度降约 15%、滑块长度缩约 33%，适配紧凑型设备。

• 四列滚珠 45° 接触角：单圆弧沟槽设计，径向、反径向、侧向负荷承载均衡，四方向等负载，刚性稳定。

• 滑块类型：分 CA（重载，4 孔顶装）与 SA（中载）两版本，可按负载需求选型。

• 精度与预压：常规 C 级精度，可选 Z0（无预压）、ZA（轻预压）、ZB（中预压），满足不同平稳性与刚性需求。

二、核心性能亮点

• 高刚性与负载能力：四列滚珠强化刚性，动 / 静额定负载适配中轻载工况，高速往复运动稳定、振动小。

• 自动调心（自校准）：可吸收安装面装配误差，降低安装调试难度，保障长期运动精度。

• 高速适配、低驱动能耗：滚动摩擦系数低，高速运动时驱动能耗低，适配自动化设备高频启停。

• 防尘防污：滑块带端封、底封、端盖及刮刀组合密封，有效防护粉尘、油污，延长寿命。

• 润滑便捷：滑块设润滑注油口，可脂润滑或外接油管自动供油，维护简单，润滑寿命长。

三、安装与维护特性

• 互换性强：导轨与滑块批量可控，轴无需配对即可互换，降低备件与维护成本。

• 安装灵活：CA 款支持顶装，滑块结构适配多种安装布局，现场组装友好。

• 低维护成本：密封设计减少内部磨损，润滑结构简化，长期运维成本低。

四、环境与涂层可选（部分型号）

• 常规款适配常温（-10℃～60℃）连续运行。

• 可选 HICOAT 防护涂层：CZS 锌涂层提升防锈，CTS 铬涂层耐磨且无六价铬，适配食品等清洁要求场景。

五、典型应用场景

六、型号速记（关键后缀）

• EGH15CA：重载、顶装四孔滑块，常规精度；

• EGH15SA：中载、顶装三孔滑块，常规精度；

• 后缀 ZA/ZB：轻 / 中预压；C/H/P：精度等级；ZAP/SAZ0C：含涂层与润滑配置。
