中村供应：SMC 3线 NPN 无触点磁性开关

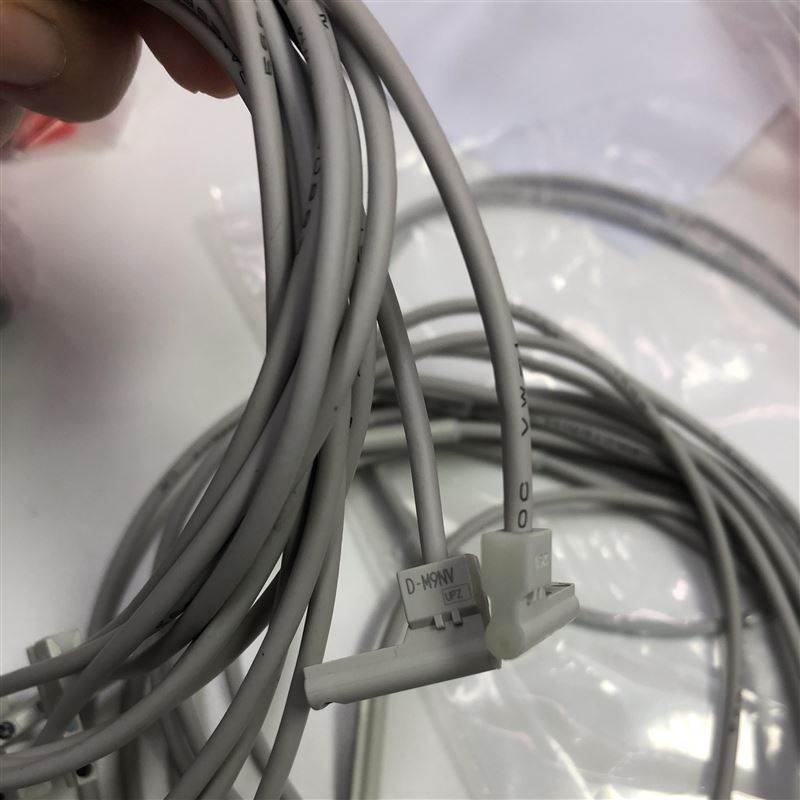

SMC D-M9NV 是 3 线 NPN 无触点磁性开关，纵向出线 + 带红色 LED 指示灯，适配带内置磁石的 SMC 气缸，主打直连 PLC/IC、无触点长寿命、纵向紧凑布线、耐油耐弯折、LED 可视化诊断，适合高频精密位置检测。

中村供应：SMC 3线 NPN 无触点磁性开关

SMC D-M9NV 是 3 线 NPN 无触点磁性开关，纵向出线 + 带红色 LED 指示灯，适配带内置磁石的 SMC 气缸，主打直连 PLC/IC、无触点长寿命、纵向紧凑布线、耐油耐弯折、LED 可视化诊断，适合高频精密位置检测。

中村供应：SMC 3线 NPN 无触点磁性开关

一：核心特点

1. 3 线 NPN 输出，适配工控回路

   采用棕（电源 +）、蓝（电源 -）、黑（信号输出）3 线制，NPN 常开输出，电源适配 DC4.5~28V（兼容 DC5/12/24V），可直接对接 PLC、IC 回路或继电器，无需额外转接。负载电流≤40mA，漏电流≤100μA（24VDC），消耗电流≤10mA，信号传输稳定，几乎无漏触发。
2. 纵向出线，适配紧凑布线

   导线纵向引出，可贴合气缸轴线布线，避开横向空间干涉，适配多开关密集安装或线缆需沿缸体纵向走向的布局。采用 M3 螺丝直接嵌入气缸安装槽固定，安装后不超出缸体轮廓，适配 CDQSB 等薄型缸的狭小空间。
3. 无触点长寿命，响应迅速

   内置半导体感应元件，无机械触点磨损，响应速度≤1ms，能适配气缸高频往复的检测场景，使用寿命远长于传统机械开关。内部压降小，10mA 时≤0.8V，40mA 时≤2V，在额定负载下信号无波动，适配高精度位置检测。
4. 红色 LED 可视化，调试维护高效

   带红色 LED 动作指示灯，气缸活塞到位、开关感应触发时亮起，可直观判断开关通断状态，设备调试、日常巡检及故障排查时，无需借助万用表检测，提升维护效率。
5. 耐油耐弯折，适配工业环境

   标配 φ2.6mm 耐油耐弯折电缆，导体 0.15mm²，抗设备振动和电缆频繁弯折，不易开裂漏油。防护等级达 IP67，可耐受工业环境中的粉尘、油污、轻微水汽，工作温度 - 10~60℃，适配电子、机械、包装等常规工业工况。
6. 规格灵活，可按需定制

   导线长度除 0.5m 标准款，还可定制 3m（L）、5m（Z）加长款，适配远距离布线场景。同系列有短体型 D-M95NV，总长缩短 32%，安装尺寸与原款兼容，适配更严苛的超狭小安装位。

二：关键参数

与 D-M9N/D-M9B 的区别

• 与 D-M9N：仅出线方向不同，D-M9NV 纵向，D-M9N 横向，其余电气与机械规格一致。

• 与 D-M9B（两线）：D-M9NV 为 3 线 NPN 带灯纵向出线，适配 DC4.5~28V 及 PLC/IC 回路，防护 IP67；D-M9B 为两线无极性，适配 DC10~28V 及继电器回路，防护 IP40，无 LED 指示灯。

三：适配与使用要点

1. 适配所有带内置磁石的 SMC 气缸，安装时对准活塞磁石位置，固定后微调至 LED 常亮，避免安装在感应边界导致信号闪烁。

2. 接线严格区分极性，不可接反，否则会导致开关烧毁；电缆弯折半径≥17mm，避免硬折导致线芯断裂。

3. 若需 PNP 输出，可选择同系列 D-M9PV（纵向出线 + 带灯），安装与布线方式一致。
