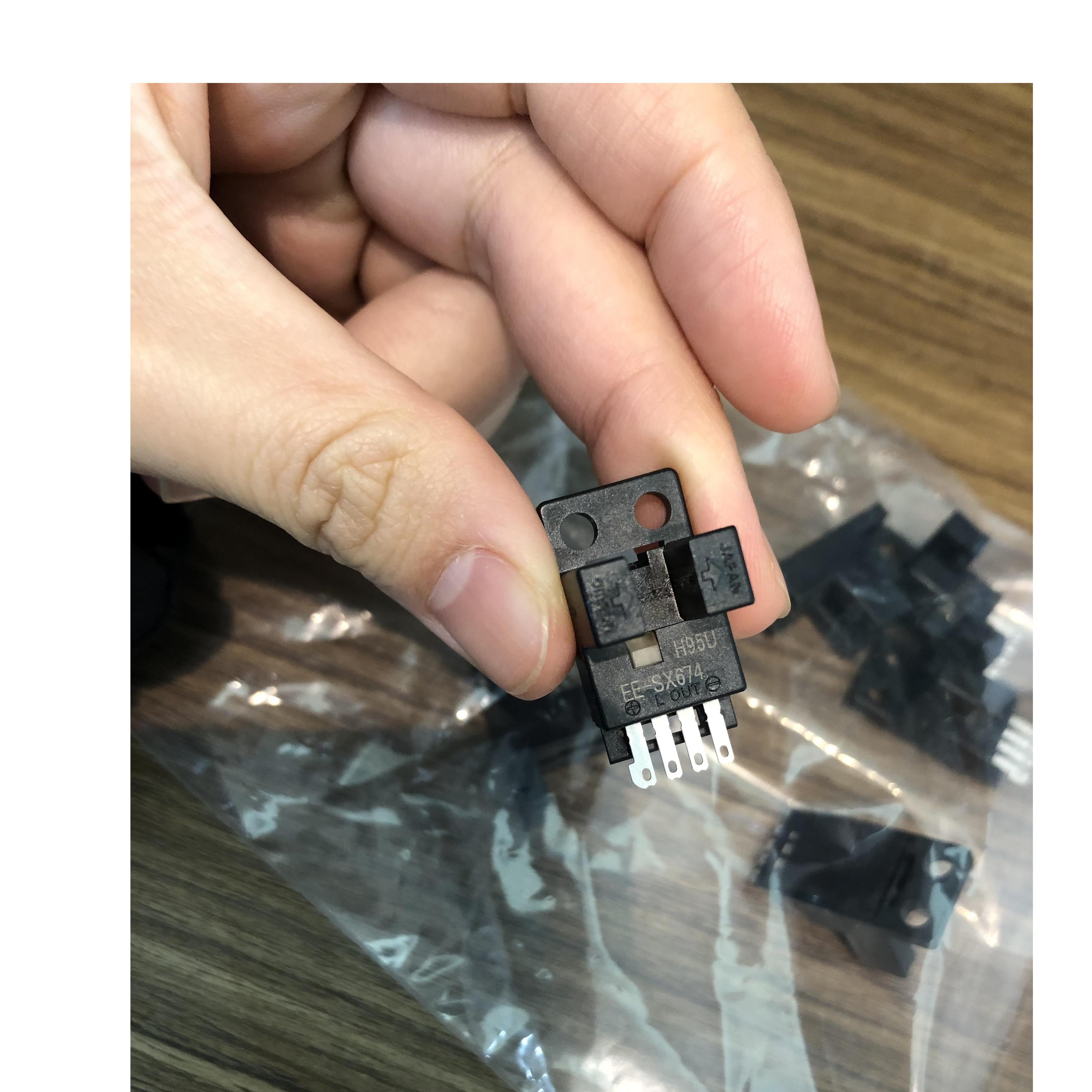

欧姆龙 EE‑SX674 是一款U 型（槽型）对射式微型光电传感器，专为空间受限的精密检测场景设计。其核心优势在于5mm 标准检测槽宽、高速响应能力、NPN 输出灵活性及密着安装结构，广泛应用于办公自动化设备、小型机械及电子零部件组装线的定位与计数。

中村供应：OMRON欧姆龙微型光电传感器

欧姆龙 EE‑SX674 是一款U 型（槽型）对射式微型光电传感器，专为空间受限的精密检测场景设计。其核心优势在于5mm 标准检测槽宽、高速响应能力、NPN 输出灵活性及密着安装结构，广泛应用于办公自动化设备、小型机械及电子零部件组装线的定位与计数。。

中村供应：OMRON欧姆龙微型光电传感器

一、 核心性能与检测能力

1. 精准定位检测：拥有5mm的检测槽宽，能够稳定检测最小尺寸为2mm×0.8mm的不透明物体。其应差（迟滞）极小，典型值仅为0.025mm，确保了ji高的重复定位精度，非常适合高精度的位置对齐。

2. 高速响应特性：传感器的响应时间极短，上升与下降沿均为0.17ms，响应频率高达3kHz。这使得它能够轻松应对高速运转的产线，例如快速移动的电子元件计数或高速打印机的走纸控制，不会出现漏检或误触发。

3. 红色光源与高抗光性：采用红色 LED作为光源，光线可见，便于安装时的对准调试。同时，内置的光学滤镜能有效抑制周围环境光的干扰，在一般工厂照明条件下仍能稳定工作。

二、 电气规格与易用性

1. 宽电压与输出配置：支持DC5~24V的宽范围电源电压，兼容大多数工业控制电源。输出类型为NPN 集电极开路，zui大负载电流为50mA，可直接驱动小型继电器或 PLC 的输入模块。

2. 亮 / 暗通模式切换：通过接收器上的小型拨码开关，可轻松选择 “入光 ON"（亮通）或 “遮光 ON"（暗通）模式，无需更改接线即可适配不同的控制逻辑，极大提升了现场调试的灵活性。

3. 便捷的连接方式：采用4 针微型连接器设计（插座型），用户可根据需求选配不同长度的专用电缆（如 EE-1010 系列）。这种分离式结构不仅方便传感器的更换与维护，也避免了在狭小空间内进行复杂的接线操作。

4. 完善的保护功能：内部集成了负载短路保护和电源反接保护电路。当输出端发生短路或电源极性接反时，传感器会自动进入保护状态，防止内部元件烧毁，显著提升了设备的耐用性和安全性。

三、 机械结构与环境适应性

1. 超紧凑与密着安装：传感器整体尺寸仅为13.6mm×15.5mm×25.3mm，体积小巧。其独特的 “密着安装" 设计允许多个传感器并排紧贴安装，相邻传感器间无检测盲区，解决了空间受限工位的安装难题。

2. 坚固的材质：外壳采用耐高温、耐油的PBT 工程塑料制成，透镜部分为PMMA（亚克力），能够耐受工业环境中的油污、粉尘及轻微的化学腐蚀。

3. 稳定的环境表现：工作温度范围为 **-25℃~+55℃，存储温度范围为-40℃~+85℃**，适应大多数室内工业环境。同时，传感器具备一定的耐振动（10~55Hz）和耐冲击（100m/s²）能力，确保在设备运行过程中不会因轻微震动而松动或故障。

四、 选型要点与典型应用

1. 型号快速区分：

• EE-SX674：NPN 输出，连接器型（插座）。

• EE-SX674P：PNP 输出，连接器型（插座）。

• EE-SX674A/EE-SX674R：特定响应型（遮光亮灯 / 入光亮灯），通常为导线引出型。

• EE-SX674WR：NPN 输出，1 米导线引出型。

2. 推荐应用场景：

• 办公自动化：打印机、复印机、扫描仪的纸张有无检测与走纸定位。

• 电子制造：电阻、电容等小型元器件的高速计数与输送定位。

• 精密机械：小型滑块的限位检测、自动装配机的零件到位确认。

• 包装机械：标签剥离定位、小袋包装的封口位置检测。
