产品简介

中村代理：TORAY东丽塑料光纤光纤丝

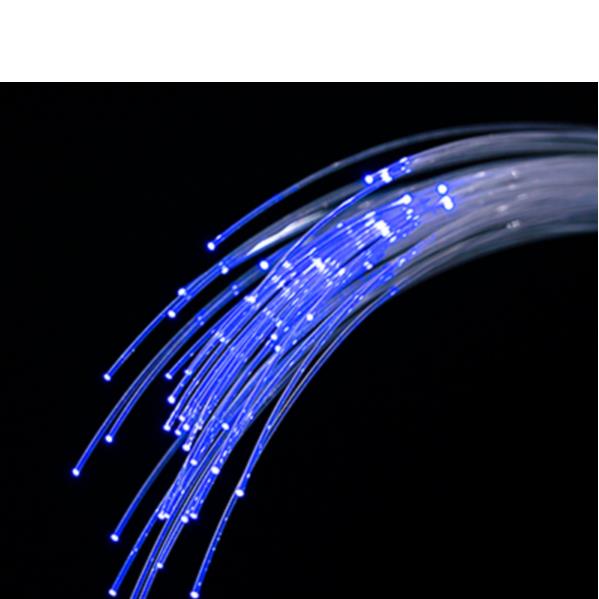

东丽 RAYTELA™ PFU‑UD1002‑22‑V 是双芯 1000μm 级、PVC 护套、UL 阻燃型塑料光纤线，主打超低损耗、双芯并行、强阻燃、工业级防护、抗干扰，适合对安全与稳定性要求高的中短距双路通信 / 传感场景。

中村代理：TORAY东丽塑料光纤光纤丝

东丽 RAYTELA™ PFU‑UD1002‑22‑V 是双芯 1000μm 级、PVC 护套、UL 阻燃型塑料光纤线，主打超低损耗、双芯并行、强阻燃、工业级防护、抗干扰，适合对安全与稳定性要求高的中短距双路通信 / 传感场景。

中村代理：TORAY东丽塑料光纤光纤丝

一、核心规格参数

• 结构：双芯阶跃折射率（Step‑Index）PMMA 光纤 + ** 聚氯乙烯（PVC）** 外护套

• 尺寸：单芯芯径 980μm、包层 1000μm；双芯并排，成品外径 2.2mm×2（UD1002‑22‑V：1.0mm 光纤 ×2 + 2.2mm 护套）

• 材料：芯层高纯度 PMMA、包层含氟聚合物、外覆PVC（聚氯乙烯）

• 光学：650nm 波长传输损耗≤0.15dB/m（同系列zui低水平）；数值孔径 NA=0.46，受光角 55°

• 机械：最小弯曲半径17mm，耐弯折

• 环境：工作温度 **‑55℃～+70℃**；PVC 护套耐油、耐化学、抗老化

• 安全：通过UL VW‑1垂直燃烧阻燃认证

• 包装：单卷500 米，适配批量布线

二、核心技术特点

1. 超低损耗，长距稳定

   650nm 损耗控制在 **≤0.15dB/m**，是东丽 POF 中低损biao杆，保障 100‑200 米中长距信号与光功率稳定传输，适合工业控制、车载骨干链路。

2. 双芯并行，一缆双路

   双 1000μm 芯线并排集成，单缆实现双通道传输，节省布线空间与成本，适配需要冗余、双向或双信号的场景（如工业双总线、车载双传感）。

3. UL VW‑1 阻燃，安全可靠

   外覆PVC 阻燃护套，通过UL VW‑1垂直燃烧测试，离火自熄、不延燃，满足工业、车载、建筑等对线缆安全的严苛要求，降低火灾风险。

4. 工业级 PVC 防护

   PVC 护套耐油、耐酸碱、抗紫外线、抗老化，保护裸纤免受机械损伤、油污与化学侵蚀，适配工业现场、户外、车载等严苛环境，长期使用性能稳定。

5. 高耦合 + 易装配

   NA=0.46、受光角 55°，光耦合效率高，对光源 / 探测器对准精度要求低，简化组件设计与装配，降低系统集成成本。

6. 全介质抗电磁干扰（EMI）

   无金属结构，不受电磁干扰、wufu射，在工业控制、车载电子、强电磁环境中信号纯净、传输可靠。

7. 宽温稳定

   耐受‑55℃至 70℃，适配ji端温度环境，长期使用不易黄变与衰减。

8. 量产与布线友好

   单卷 500 米长距包装，支持卷对卷加工、裁切与自动化装配，适配工业、汽车、建筑等大批量生产场景。

三、典型应用场景

• 工业控制：PLC 双总线、传感器双路信号、设备间冗余通信

• 车载电子：车内娱乐系统双链路、传感器网络、控制信号冗余传输

• 光传感：液位 / 温度 / 位移双路传感、医疗设备双通道信号链路

• 建筑 / 安防：楼宇自控、安防监控双路数据传输

• 照明 / 导光：仪器背光、装饰氛围灯、微型导光组件
