产品简介

中村代理：TORAY东丽塑料光纤光纤电缆
东丽 RAYTELA™ PGS‑CL1001‑22E50V 是单芯 1000μm 级、双层护套（PE+PVC）、5.0mm 外径、带加强结构的工业级塑料光纤光缆，主打强防护、耐弯折、抗干扰、阻燃、户外 / 工业现场适用。

中村代理：TORAY东丽塑料光纤光纤电缆

东丽 RAYTELA™ PGS‑CL1001‑22E50V 是单芯 1000μm 级、双层护套（PE+PVC）、5.0mm 外径、带加强结构的工业级塑料光纤光缆，主打强防护、耐弯折、抗干扰、阻燃、户外 / 工业现场适用。

中村代理：TORAY东丽塑料光纤光纤电缆

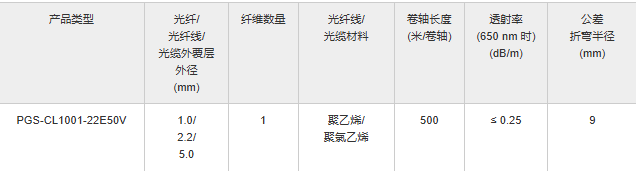

一、核心规格参数

• 结构：单芯阶跃折射率（Step‑Index）PMMA 光纤 + 内层 PE + 外层 PVC + 加强层，三层复合结构

• 尺寸：光纤芯径 980μm、包层 1000μm；内层护套 2.2mm；成品外径 5.0mm

• 材料：芯层高纯度 PMMA、包层含氟聚合物、内层聚乙烯（PE）、外层聚氯乙烯（PVC）

• 光学：650nm 波长传输损耗≤0.25dB/m；数值孔径 NA=0.46，受光角 55°

• 机械：最小弯曲半径9mm，耐反复弯折；加强结构提升抗拉与抗侧压

• 环境：工作温度‑55℃～+70℃；双层护套耐油、耐化学、抗紫外线、抗老化

• 安全：外层 PVC 具备UL VW‑1 阻燃性能，离火自熄

• 包装：单卷500 米，适配批量布线

二、核心技术特点

1. 三层复合强防护

   内层 PE 缓冲 + 外层 PVC 耐磨阻燃 + 内部加强结构，形成机械 + 化学 + 温度三重防护，可抵御户外日晒雨淋、工业油污、踩踏碾压，比普通光纤线耐用数倍。

2. 极小弯曲半径，布线灵活

   最小弯曲半径仅9mm，可在狭小空间、复杂路径反复弯折，不易断纤、附加损耗低，安装便利性远超玻璃光纤。

3. 全介质抗电磁干扰（EMI）

   无金属结构，不受电磁干扰,wufu射，在工业控制、车载电子、强电磁环境中信号纯净、传输可靠。

4. 阻燃安全，工业合规

   外层 PVC 通过UL VW‑1垂直燃烧测试，离火自熄、不延燃，满足工业、建筑、车载等对线缆安全的严苛要求。

5. 宽温稳定，户外适用

   耐受‑55℃至 70℃，适配ji端温度环境，长期使用不易黄变与衰减，适合户外、地下、工业现场等严苛场景。

6. 高耦合 + 易装配

   NA=0.46、受光角 55°，光耦合效率高，对光源 / 探测器对准精度要求低，简化组件设计与装配，降低系统集成成本。

7. 量产与布线友好

   单卷 500 米长距包装，支持卷对卷加工、裁切与自动化装配，适配工业、汽车、建筑等大批量生产场景。

三、典型应用场景

• 工业控制：PLC、传感器、设备间长距（50‑100 米）数据传输，户外 / 车间布线

• 车载电子：车内娱乐系统、传感器网络、控制信号传输，耐振动与油污

• 建筑 / 安防：楼宇自控、安防监控、消防报警系统布线，阻燃与抗干扰

• 光传感：液位、温度、位移传感，工业现场恶劣环境监测

• 户外照明 / 导光：景观照明、仪器背光、户外导光组件
