中村供应：SMC薄型紧凑型复动式单杆气缸

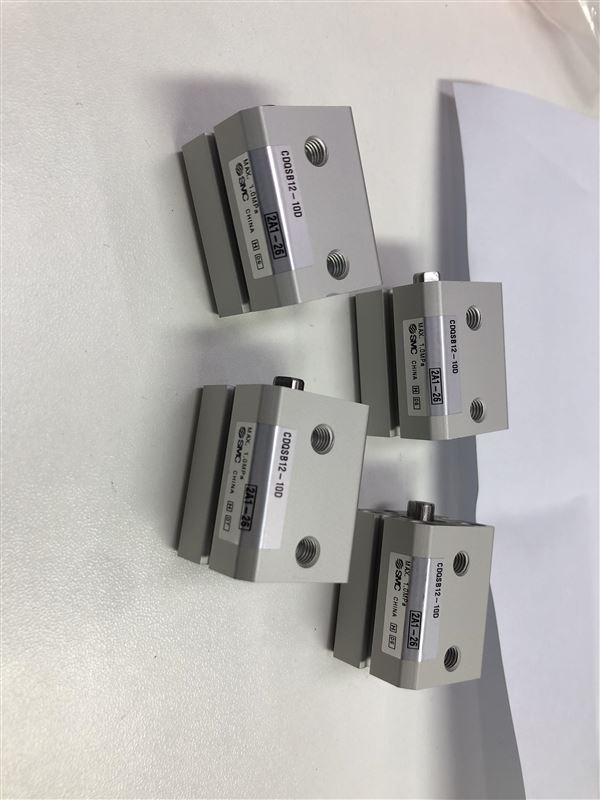

SMC CDQSB12-10D 是CQS 系列薄型紧凑型复动单杆气缸，主打超小体积、轻量便携、安装灵活、适配狭小空间短行程驱动，是工业自动化中轻负载精准往复动作的常用款，适配电子、精密机械、仪器等场景的微驱动需求。
中村供应：SMC薄型紧凑型复动式单杆气缸
1. 紧凑薄型设计，省空间适配性拉满
缸径仅 12mm，行程 10mm，铝合金轻量化缸体，整体总长仅 30.5mm，薄型结构大幅压缩安装空间，能直接嵌入自动化设备的狭小卡位，解决精密设备中气缸安装空间不足的问题，且整机重量极轻，不会增加设备负载。
2. 复动单杆基础款，动作稳定适配轻负载
采用复动单杆作动方式，依靠压缩空气实现往复直线驱动，工作压力范围 0.1~0.7MPa，运行速度 50~500mm/s，输出力适配轻负载工况（如夹具定位、微部件推送），动作平顺无卡顿，满足短行程下的精准驱动需求，无缓冲设计更适配超短行程的快速切换。
3. 内置磁石，可外接磁性开关实现信号反馈
型号后缀D代表内置高性能磁石，缸体预留专用磁性开关安装槽，可直接加装 SMC 标准磁性开关（如 D-M9BV、D-A93 等），无需额外加工，能精准检测气缸活塞的伸出 / 缩回位置，实现动作的自动化联控，适配 PLC 控制的自动化产线。
4. 多面安装灵活，适配不同设备布局
基础型B款为通孔 + 两端螺孔安装设计，缸体 3 面可安装磁性开关，且开关安装后不超出缸体轮廓，不占用额外空间；可根据设备布局实现水平、垂直、侧向等多姿态安装，无需搭配额外安装附件，简化设备结构设计。
5. 耐腐耐磨，适配常规工业环境
活塞杆采用不锈钢材质，抗腐蚀、不易磨损，配合 NBR 耐油密封件，适配矿物油润滑的标准压缩空气，能耐受工业环境中的轻微油污、粉尘；工作温度范围 - 10~60℃，满足电子、仪器、包装等多数常规工业场景的环境要求。
6. 标准化接口，易集成易维护
配管接口为标准 M5×0.8，可直接对接 SMC 迷你气动接头（如 KJH04-M5），插装式连接无需缠生料带，装配效率高；杆端为标准内螺纹 M6×1，可直接连接夹具、顶针等执行部件，无需额外转接件；气缸结构模块化，易拆卸清洁，密封件为 SMC 原厂通用件，后期维护更换便捷。
7. 高刚性结构，抗偏载能力优
虽为超小型气缸，但缸体与活塞杆采用高刚性设计，能耐受轻微的安装偏载与工作侧载，减少活塞杆弯曲、密封件磨损的情况，延长使用寿命，适配自动化设备中轻微偏载的实际工况。
补充核心适配提示
该款为无橡胶缓冲基础款，短行程下冲击小，无需缓冲即可正常使用；若工况需抑制冲击、降低噪音，可直接替换同规格带缓冲款CDQSB12-10DC，安装尺寸一致，无需改动设备布局。
