中村供应：SMC薄型紧凑型复动式单杆气缸

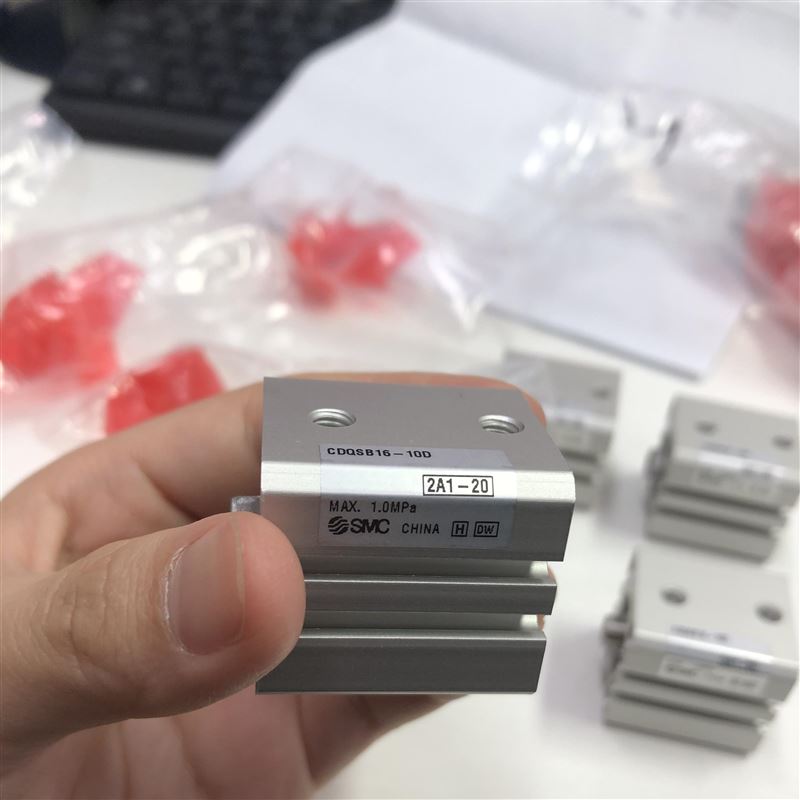

SMC CDQSB16-10D 是CQS 系列经典薄型气缸，主打16mm 缸径中轻负载、短行程紧凑设计、安装灵活且带内置磁石，适配自动化设备狭小空间内的精准往复驱动，相比 12mm 缸径款输出力更优，同时保留薄型缸的省空间优势，是电子、精密机械、包装等行业轻中载短行程动作的常用款。
中村供应：SMC薄型紧凑型复动式单杆气缸
1. 紧凑薄型结构，小体积适配狭小安装位

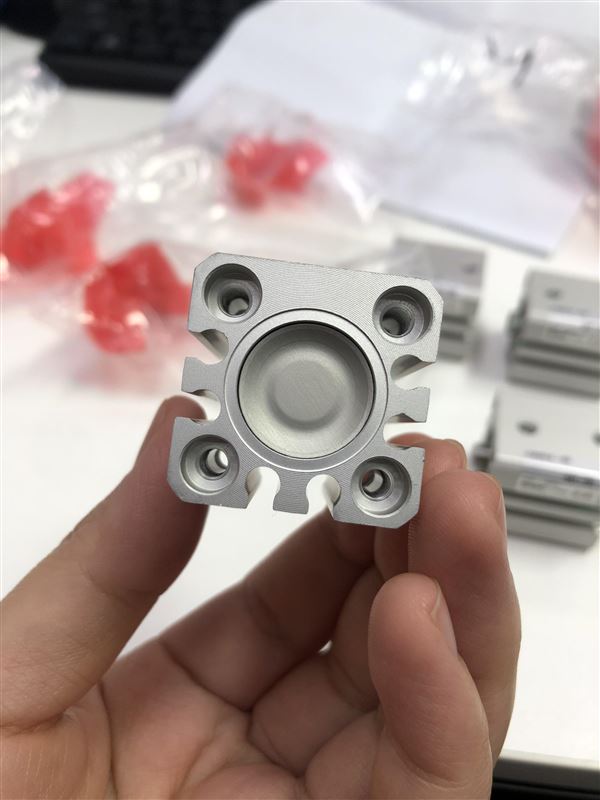

采用 CQS 系列专属薄型缸体设计，缸径 16mm、行程仅 10mm，铝合金轻量化缸体整体总长仅 30.5mm，无冗余结构，能直接嵌入设备卡位、控制柜旁等狭小空间，解决自动化产线中安装空间不足的问题；整机重量仅约 47g，轻量化设计不会增加设备负载，适配小型设备的结构设计要求。
2. 复动单杆作动，中轻负载输出更适配
核心为复动单杆驱动方式，依靠压缩空气实现稳定往复直线动作，工作压力范围 0.1~0.7MPa（耐压 1.0MPa），运行速度 50~500mm/s，bi同行程 12mm 缸径款输出力提升，可满足中轻负载的顶推、夹紧、定位等需求，短行程下动作平顺无卡顿，无橡胶缓冲设计适配超短行程的快速切换，冲击小无需额外缓冲配件。
3. 内置高性能磁石，支持信号联控自动化
型号后缀D为内置磁石标识，缸体预留专用磁性开关安装槽，可直接加装 SMC 标准磁性开关（如 D-M9BV、D-A93、D-C73 等），无需额外加工安装位，且开关安装后不超出缸体轮廓，不占用额外空间；能精准检测活塞伸出 / 缩回位置，实现动作信号反馈，适配 PLC 控制的自动化产线，实现设备联控。
4. 基础款安装设计，多姿态适配不同布局
型号前缀B为通孔 + 两端螺孔基础安装型，缸体 3 面均可安装磁性开关，安装方式灵活多样，可根据设备布局实现水平、垂直、侧向等任意姿态安装，无需搭配额外安装附件，简化设备结构设计；标准化的安装孔位，能直接与设备机架、夹具对接，装配效率高。
5. 耐腐耐磨材质，适配常规工业环境
活塞杆采用不锈钢材质，抗腐蚀、不易磨损，有效防止工业环境中轻微油污、粉尘的侵蚀；缸体密封件为 NBR 耐油材质，适配矿物油润滑的标准压缩空气，密封性能稳定，不易漏气；工作温度范围 - 10~60℃，能耐受电子、包装、仪器制造等多数常规工业场景的环境温度波动。
6. 标准化接口，集成与维护更便捷
配管接口为 SMC 标准 M5×0.8，可直接对接 SMC 迷你气动快插接头（如 KJH04-M5），插装式连接无需缠生料带，拆装快速，提升设备装配与维护效率；活塞杆端为标准内螺纹 M6×1，可直接连接夹具、顶针、推块等执行部件，无需额外转接件，减少配件成本与安装冗余。
7. 高刚性结构，抗偏载能力更优
虽为薄型紧凑设计，但缸体与活塞杆均采用高刚性工艺制造，能耐受自动化设备中常见的轻微安装偏载与工作侧载，减少活塞杆弯曲、密封件异常磨损的情况，延长气缸使用寿命；模块化结构设计，内部配件为 SMC 原厂通用件，后期维护更换便捷，降低设备停机成本。
8. 同规格无缝替换，选型适配性强
该款为无缓冲基础款，若工况需抑制冲击、降低噪音，可直接替换同规格带橡胶缓冲款CDQSB16-10DC，安装尺寸、接口规格一致，无需改动设备原有布局与配管，实现无缝切换；也可根据连接需求选择杆端外螺纹款CDQSB16-10DM，选型灵活适配不同工况。
