产品简介

中村供应： OMRON欧姆龙对射光电传感器

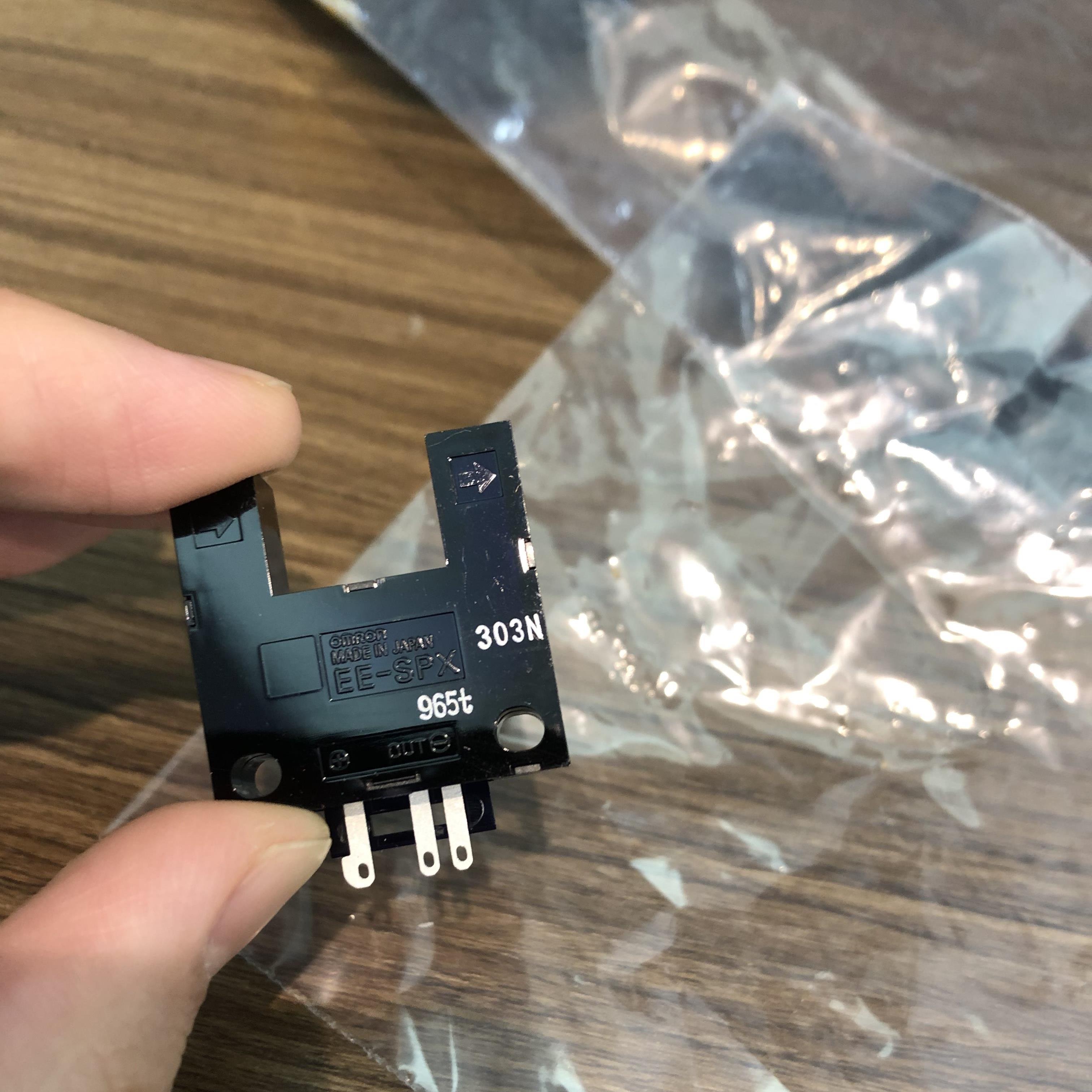

欧姆龙 EE‑SPX303N 是13mm 宽槽型对射光电传感器，采用 NPN 遮光 ON 输出，内置抗干扰放大器与专用连接器，专为狭小空间的微小零件有无、位置与限位检测设计，适配自动化设备与办公机械的高速精准检测。

中村供应： OMRON欧姆龙对射光电传感器

欧姆龙 EE‑SPX303N 是13mm 宽槽型对射光电传感器，采用 NPN 遮光 ON 输出，内置抗干扰放大器与专用连接器，专为狭小空间的微小零件有无、位置与限位检测设计，适配自动化设备与办公机械的高速精准检测。

中村供应： OMRON欧姆龙对射光电传感器

一、核心检测与抗干扰性能

• 宽槽精准对射：检测方式为槽型对射，槽宽 13mm，最小检测不透明物体2.2×0.5mm，差动距离≤0.05mm，定位精度高。

• 红外脉冲光源：采用940nm 红外 LED脉冲发光，抗环境光干扰能力强，可在3000lx强光下稳定工作，避免误触发。

• 工业级抗干扰：内置放大器，抗共模噪声性能较旧款提升30 倍以上，抗变频器噪声提升10 倍以上，适合强电磁干扰的工业环境。

• 响应与频率：响应时间5ms，响应频率≥100Hz，可满足中高速流水线的快速计数与到位确认。

二、电气规格与保护设计

• 宽压供电：电源 DC12–24V±10%，纹波≤5% p‑p，zui大消耗电流15mA，适配工业常用电源。

• 输出能力：NPN 电压输出，zui大负载电流80mA；负载 80mA 时剩余电压≤2V，10mA 时≤1V，OFF 电流≤0.5mA。

• 全面防护：集成电源反接保护与输出反接保护，防止接线错误损坏传感器，提升设备运行安全性。

三、机械结构与易用性

• 超紧凑轻薄：尺寸仅26×26×7.4mm，重量约4g，聚碳酸酯外壳，适合安装在空间受限的设备内部。

• 便捷连接：采用专用系统连接器（需搭配 EE‑10 系列连接线），不支持焊接，接线快速且抗振，减少现场接线错误。

• 状态指示：内置红色 LED 指示灯，直观显示传感器工作状态，便于安装调试与故障排查。

四、环境适应性与选型

• 环境参数：工作温度 **‑10~+55℃，存储温度‑25~+65℃；工作湿度5%~85%，存储湿度5%~95%**（无凝露）。

• 机械强度：耐振动（10–55Hz，双振幅 1.5mm，XYZ 方向各 2h）、耐冲击（500m/s²，XYZ 方向各 3 次），适应设备振动环境。

• 防护等级：IP50防护，防尘性能良好，适合非潮湿非油污的安装环境。

• 型号区分：EE‑SPX303N 为遮光 ON，EE‑SPX403N 为入光 ON，可根据控制逻辑选择。

五、典型应用场景

• 自动化设备：小型零件输送定位、齿轮 / 凸轮位置检测、机械手抓取确认。

• 办公机械：打印机 / 复印机走纸检测、装订机分页计数、点钞机zhi币识别。

• 电子制造：PCB 板传送定位、电子元件插件到位检测、连接器引脚整形确认。

• 包装机械：小包装封口到位检测、标签剥离定位、薄膜张力控制检测。
